Quid est D-4 in valvula salus?

Quid D-IV significat in a Salus Valve - The Direct Answer

In contextu valvae tuto; D-4 refertur ad orificium specificum designatum per ASME (American Societatis Mechanicae Engineers) signa praesertim sub ASME Sectio I et Sectio VIII, et adhuc ab API Latin 526. Littera "D" agnoscit categoriam magnitudinis orificium, dum "-4" suffix - usus in quodam fabrica vel API-referenced nominandi conventiones - potest significare variationem vel subtypum intra illud orificium, interdum reflectens solium diametri, limbi magnitudine paring, vel in D orificium speciei varians.

Vexillum D orificium in API 526 habet a efficax fluxus area 0.110 quadratum pollices (71 mm) . Inter orificium minorem C (0.071 in²) et orificium maius E (0.196 in²) sedet, unum e amplissimis magnitudinibus orificium usitatis specificatis pro modicis applicationibus in petrochemico et processu industriis. Cum fabrica huic designationis "-4" apponit, typice denotat magnitudinem specificam LABRICAE seu pressionis genus variantium, exempli gratia, corpus orificium D cum limbo 1-unc et 2-inch exitu (1×2 configuratione) specifico pressionis ASME classi aestimavit.

Haec significatio critica intelligens est cum eligendo, emendo, vel reposito pressionis valvae subsidii (PRV) vel valvae subsidii salus (SRV), quia magnitudo orificium falsa directe impactus est facultatem valvae ad pressionem pressionis celeriter satis tutandam a rerum pressionibus defendendis.

ASME et API Orificium Designationis Ratio Explicata

Ad plene intellegendum quid D-4 sit, intellegere debes quomodo designationes orificium trans valvae salutis industriam operantur. ASME et API standardisation compagis litteras alphabeticas ad orificium fluens areas de mensuris assignat. Hae litterae ex D per T decurrunt (cum nonnullis litteris omissis), quaelibet area fluere progressive ampliorem efficacem repraesentant.

API Latin 526 — cui titulus "Flanged Steel Pressure-Relief Valvulae" — est primarium documentum, quod orificium inspectionis et figurarum valvularum gubernat pro valvularum salute languae adhibitorum in refine petrolei et industriis affinibus. Vexillum constituit orificium aream, magnitudinem corporis, aestimationes pressionum et requisita materialia. Omnis major salus valvae fabricae — inter Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco et Neles — has lineas productas circum API 526 orificium designant ad permutabilitatem curandam.

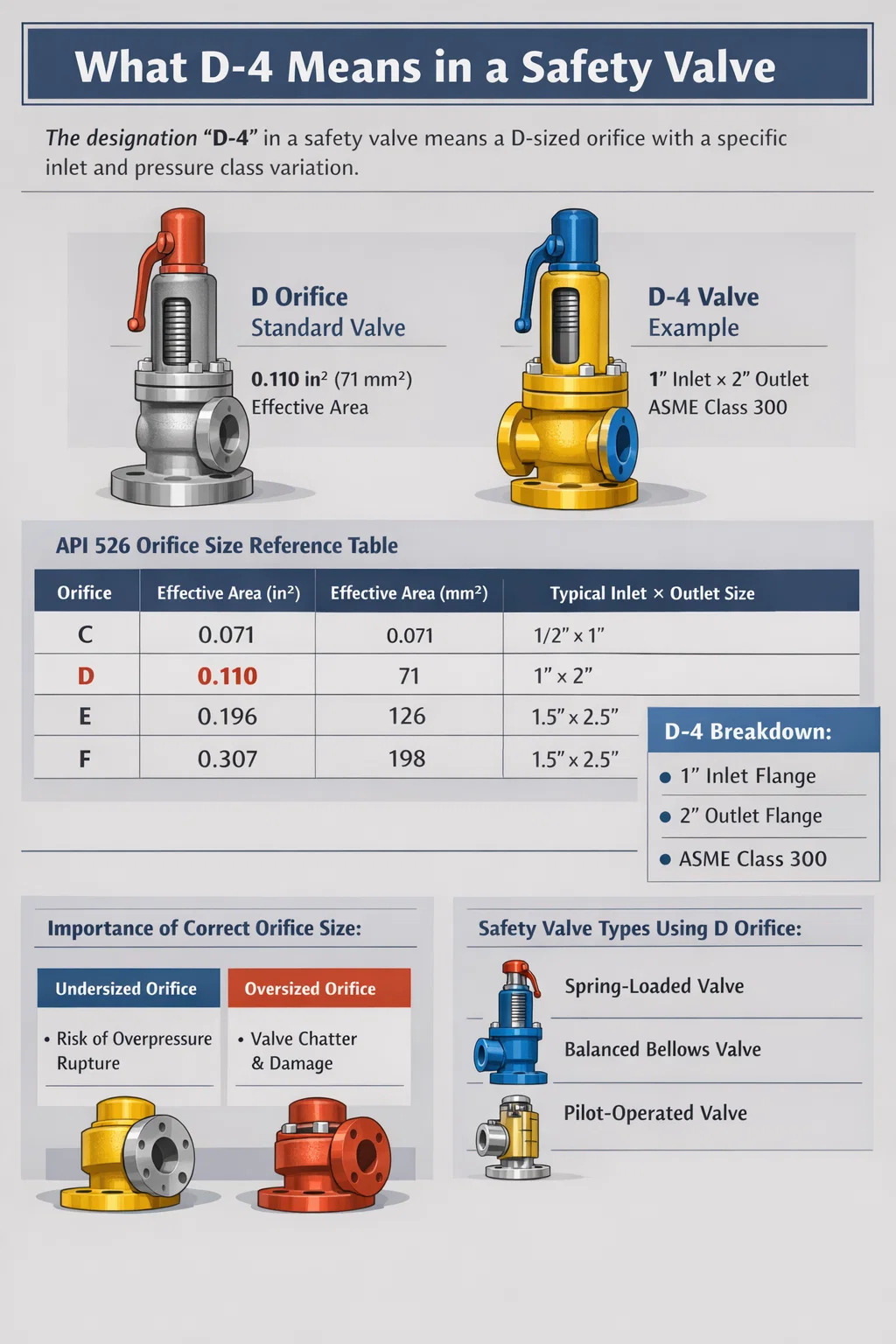

Standard API 526 Orifice Sizes Reference Table

Suffixarum numerorum (ut "-4") quae interdum sequitur orificium litterae in catalogis opifice non ab ipso API 526 oriuntur. Instead, fabrica-specificantes coding reflectit pro pressione classium, limbum/exitus LABIUM rating, seu generationis exemplar. Exempli causa, nonnulli artifices suffixo utuntur ad significandum valvae corpus ASME Classis 300 flangum potius quam 150 Classis aestimari — distinctionem, quae ad superiores impressiones operandas enormiter refert. Alii ea utuntur ad valvulam conventionalem salutem differentiam ex follibus libratis vel versionis gubernatoris operatae intra idem familiae orificium.

Quam Orificium Size directe afficit Safety Valvae euismod

Orificium est una pars maxima perficiendi-definiendi intra valvulam tutam. Punctum angustissimum est per quod umorem allevians transire debet, eiusque area dictat valvulam maximam fluere rate in data pressione differentiali fungi potest. Orificium perversum deligendo - sive nimium parvum sive superflue magnum - graves efficit operationes et salutis consectarias.

Improperium Orificium: Overpressure Risk

Si orificium angustum est ad capacitatem levandam, valvae tuta non satis fluidum emittere possunt cum eventus pressus oriatur. Pressura systematis ultra modum licitum cumulus ultra modum surgendi perget. Sub ASME Sectio VIII, maxima licita cumulus unius pressionis valvae subsidii vas pressionis protegens est X% super maxime permissam operantes pressura (MAWP) pro casibus non ignitis, et casibus ignis 21%. Si orificium valvae inquisitum intra illam fasciculum cumulus influat tractare non potest, vas in periculo est rupturae, quae catastrophica esse potest, solvens toxici, flammabiles vel pressionis humorum in ambitum altum.

Oversized Orificium: garritus et instabilitas

Orificium, quod insigniter maius est quam opus, variam sed aeque gravem quaestionem causat: garrulus. Cum pressionis operativae prope pressionem paroecialem appropinquat, sed fluxus requisitus multo minus quam capacitas valvae aestimata est, valvae breviter aperit, parvam umoris eruptionem emittit, discum tollunt, tortum claudit, et statim iterum cyclos aperiunt. Haec percussio rapida - interdum in justos temporum per minutias occurrens - valvae sedem ac disci rapide elidit. Garrula valvae salutis intra horas dissolvi potest, et semel sessio superficiei laeduntur continue effluo. Magnitudo orificium D proprie convenit cum calculata capacitas levandi requisita intra suum ambitum cadit - non solum quia magnitudo communis est.

Fluat Capacitas Formula Safety Valvulae

Ad ministerium gas et vapor, area orificium requisitum computatur utendi formula sequenti ASME/API:

• A = W / (C K P₁ (M / T Z))
• Ubi A = requiritur efficax missio regio (in²)
• W = facultatem requiritur eleemosyna (lb / hr)
• C = gas constant secundum rationem calorum specificorum
• K = coefficiens missionis (typice 0,975 pro valvulae certificati)
• P₁ = levamen in Psia (premat 1.1 14.7 pro 10% cumulus)
• M = pondus hypotheticum gasi, T = temperatura absoluta (°R), Z = compressibilitas factoris

Cum area requisita computata est, fabrum proximum vexillum API orificium deligit, quae aequalis vel maior quam calculi area est. Si calculus aream debitam 0,095 in² dederit, orificium D (0.110 in²) esset lectio recta. Si calculus cedat 0,115 in², orificium D insufficiens est et orificium E (0.196 in²) eligendum est.

Genera Salutis Valvulae utere D Orificium

D orificium designatio per multiplices valvae rationes tutae applicat, singulae ad varias condiciones servitii destinatae. Intellectus quae genus valvae apta est pro applicatione tua tam magni momenti est quam magnitudinem rectam orificium eligens.

Conventional Spring-Loaded Safety Valvulae

Maxime usitato consilio, hae valvulae fonti innituntur ut orbis contra sedem teneat, donec systema pressionis orbis apertum cogat. A D orificium valvae conventionalis salus vulgo nominata est pro servitio vaporis in boilers, aëris systematibus compressis, et processui instrumenti gasi cum backpressure relative stabili (infra 10% pressionis statuti). Vis calibrated ver ad pressionem posuit; semel pressionis limbi punctum statutum attingit, disci erigit et fluidum per foramen D orificium fluit. Series Emerson Crosby 900 et Farris 2600 Series exempla notiora sunt cum D orificii configurationibus confecta.

Balzata Folles Safety Valvulae

Hae valvulae conventum follem incorporant, qui fons ab exitu latus separat, constituto pressione independentis a backpressure faciens. A D orificium valvae follis libratae convenit, cum superimposita vel constructa backpressura superimposita vel constructa 10% pressionis statuti excedit, exempli gratia, in capitis exardescere ubi multae valvae in commune caput fluunt. Sine follis, variabilis backpressura punctum punctum pereffluentem efficeret, potentia ne valvae ad rectam pressionem aperiendam vel praemature aperiendam causarent.

Gubernator-Operated Subsidio Valvulae

Valvulae gubernatori operato utuntur gubernatori parva valvae ad pressionem systematis sensuum et ad maiorem valvam principalem regendum. Possunt operari usque ad XCVIII% of paro pressura sine lacus - comparata ad valvulas circiter 90-92% pro valvis ver-onustis - easque aptas rationum efficiendorum, quae ad fines eorum designandas operantur. Magnitudo orificium D minus frequens est in valvulis gubernatori-operatis cum haec consilia plerumque pro maioribus applicationibus fluxum praeferantur, sed praesto sunt applicationes stricta clausurae coniuncta cum accurata pressione moderatio in rivulis minoribus fluentibus.

D Orifice Safety Valvae Applications in Industry

Orificium D orificium e minimis orificiis valvae salutis flexae in API 526 norma, quae eam pro applicatione specifica tionum ubi fluunt requisita sunt moderata sed firmitas et codicem obsequium non negotiabile sunt.

• Tympana boiler vapore ; Sarcinae boilers quae ad pressuras inter 15 et 250 psig vaporem efficiunt, saepe D orificio valvulae tuto utuntur. In his pressuris et facultatibus coquentibus typicis vaporis 2,000–10,000 lb/hr, orificium D facultatem sine nimia specie sublevandis idoneam praebet.
• Calor nummulariorum: Testa et tubus commutatores caloris in plantis chemicis saepe tutelam subsidii scelerisque requirunt. Orificium D aptissimum est ad scaenicos subsidio liquido scelerisque in quo fluxus debitus est parva sed certificata, valva flexa necessaria est ad obsequium codicem sub ASME Sectio VIII.
• Systema caeli compressum: Receptores aeris compressor et distributio capitis in facultates industriales cum impressionibus operandis ab 100 ad 300 psig valvulas tutandas vulgo D orificium denotant ob moderatum requisita fluens respectu vasis volumen.
• Gas apparatu processus: Separatores, scrubbores et tympana in flumine flumine et operationes gasicae mico possunt valvulae subsidii orificium pressionem requirere, cum rates fluentes gasi ad condiciones levandas cadunt intra 0,110 in capacitate range.
• Vasa pharmaceutica et cibi processus; Parva reactoria et vascula reposita in his industriis saepe operantur sub strictis hygiene requisitis cum modica pressione limitum coniuncta, faciens D orificium aptam valvae salutem emissam.

Manufacturer-Imprimis Interpretationes D-4 in Valvulae Safety

Dum API 526 litterae orificium deprimit, numerus suffixorum variat per fabrica. Hinc est quam plures fabricae salutis maioris valvae numerorum suffixo utantur iuxta designationem D orificium;

Crosby (Emerson)

Crosby's JOS-E et JBS-E serie utuntur API orificium litterae in exemplari numeri chordae. Valvula ordinatus ut "1-D-2" conformatio designat limbum 1-inch, D orificium et 2-inch exitum. Crosby post oslium littera non utitur suffixo numerorum eodem modo ac D-4; elementa numerorum referuntur ad magnitudinum corporis connexionem intra eorum exemplar numeri structuram.

Farris Engineering (Curtiss-Wright)

Farris serie utitur numerus (ut 2600, 2700) cum designatione orificii coniuncta. Codices ordinandi orificium litteris distincte a serie suffixo comprehendunt, sed nonnullae notae documentorum notae cum codicibus in quibus numerus sequens orificium litterae indicat fons casus vel pressionis ambitus coetus occasus. Hoc in contextu "D4" valvulam orificium D orificium ad certum numerum 4 coetus vernalis conformatum referri potuit.

Leser

Leser, opificem Germanum cum magna globali praesentia, litteris API orificium utitur in serie valvae flexae (Typus 441, 459, 526) sed plenam exemplar codes aliter structurat. Numerus suffixus in systemate suo typice respondet corpori materiali coetus vel pressionis classi - Classis 150 versus Classis 300 flanges, exempli gratia. A "D-4" notatio e documentis Leser egeret crucem-referendo catalogum specificum productum ad confirmandum utrum "-4" ad coetus materiales, pressionis genus, an figuram servitutis referat.

Spirax Sarco

Spirax Sarco graviter in vaporem et applicationes condensas movet. Valvulae securitatis emissae pro vapore servitii utuntur API designationibus orificii in lineis quibusdam productis, cum modificationibus numerorum pressionis ratings vel figurarum stringere indicantes. Cum Spirax Sarco aliqua documenta recensens cum D-4 referente, verisimile "-4" significat bracket specificam pressionis intra D orificium corporis magnitudine.

Clavis tolli haec est: semper consulere datasheets specificae fabricae seu ductoris ordinandi cum designationem invenimus sicut D-4. Littera API signat area fluxus. Suffixum numerorum proprietarium est ac per artifices variat. Mandare valvae salutem in unico codice fundatam sine comprobatione corporis certae significationis efficere potest ut valvulam pressionis falsae classis, materia stringeret, vel configurationem pro applicatione tua accipiat.

Salus Valvae Sizing: GRADATUS Processus ad D Orificium Electio

Valvae securitatis propriae inspectio formalis processus machinalis ab ASME et API codicibus gubernatur. Plures sequentes gradus implicat, et per eos discurrens seu verificationis gradus exsiliens communis causa problematum agrorum est.

1. COGNOSCO ad eleemosynam sem: Determinare quae praepressio missionis gubernat - clausus exitus, casus ignis, defectus utilitas, defectus valvae imperium, dilatatio scelerisque, vel alia causa. Quisque missionem efficit aliam rate sublevandam requiritur.
2. Adice facultatem requiritur eleemosyna: Fundatur in missione guber- nante, computa massam fluere rate vel fluxum volumetricum rate fluidi levandi. Ad exitum missionis obclusum in systemate gas, hoc est typice maximus in fluit emolumento. Ignis casus in vase liquido-repleto, calculus sequitur API 521 formulas caloris initus in humido superficiei fundatas.
3. Determinare condiciones eleemosynas: Cognoscere compositionem fluidam, temperiem ad condiciones sublevandas, in limbum pressum (pressum pressum plus applicabile cumulum), et backpressuram in exitu. Hi parametri directe in area calculi orificium pascunt.
4. Adice orificium regio requiratur: Applicare convenientem API/ASME formulam (aequationes gas, vapor vel liquidum differunt). Hoc tibi dat minimum spatium fluxum efficax requisiti in digitis quadratis vel mm².
5. Vexillum deinde-maior orificium eligere: Area calculata aream requisitam ad API 526 mensam orificium confer et proximam magnitudinem praesto quae postulationem excedit. Si area calculata est 0,095 in², orificium (0.110 in²) seligitur. Si 0,112 in² est, ad orificium E susum (0.196 in²).
6. Quin backpressure convenientiae: Confirmare genus valvae electae (conventionalis, folli libratae, vel gubernatoris operati) congruere gradu praeventus backpressure.
7. Plena valvae configuratione specificare: Determinare limbum et exitum ratings LABIUM (ASME Classis 150, 300, 600, etc.), corpus et materias stringere (ferrum carbonem, chalybem immaculatum, offensionem), stilum pileum (apertum vel clausum), et quaevis specialia requisita ut mollia subsellia vel gags experiendi.

Commune Erroribus cum speciem a D Orifice Safety Valve

Etiam periti fabrum errores in specificatione valvae securitatis faciunt. Sequentia errata saepe apparent per inspectiones industriae et recognitiones post-incidentes quae D orificium et alia orificium vexillum valvulae salutis sunt.

• Facultatem rated loco uti facultatem requiratur: Valvae salus data schedae relatae per valvae fluxum actualem aestimatae ad condiciones definitas numerant. Artifices interdum hunc numerum congruunt cum fluxus operandi normali systematis potius quam fluunt requisita sublevandae ad condiciones pressuris. Sem levans - condiciones operandi non normales - debitam facultatem impellit.
• Ignorans backpressure: Instruendo conventionalem ver-onustum D orificium valvae salutis in capite ubi backpressura variat inter 15% et 40% pressionis statuti notabilem causam pressionis egisse faciet. Valvulae libratae folles vel gubernatori operato in applicationibus backpressure altae adhibendae sunt.
• Area orificium confundens cum diametro boreali; Designatio "D" ad effectum missionis spatium refert, quod rationes coefficientis missionis (Kd). Orificium actuale corporis diametri maius est quam area aequivalens ex area effectiva computata. Mensuras physicas gerentes pro area efficax in calculis inspectis non substituunt.
• Repositoque cum alia fabrica sine condigno comprobato: A D orificium valvae ab Manufacturer A et a D orificium a Fabricante B eundem efficacem aream fluxum habent (0.110 in²), sed earum dimensiones physicae, ranges fontium, optiones materiales, et exemplar numerorum suffixis differre possunt. Semper cognoscere cum fabrica ante crucis-referentem partem numeri.
• Profecta pressura nimis prope ad pressuram operating: Salus valvulae typice ponendae saltem X% super normalis operating pressura ut ne wisi damnum et sede. A D valvae orificium ad 100 psig appositum in systemate quod in 97 psig consueverat operari patietur sedis acceleratae indumentum ac ne forte post eleemosynam arcte reseat.

Tutela et Test Requisita pro D Orifice Safety Valvulae

Valvae D orificii salus recte amplitudo et inauguratus, adhuc regularem sustentationem requirit ac probatio manendi functionis et codici-obsequiae. Requisita iurisdictionalis ad valvulam tutandam intervalla probationis variantur, sed maxime compages moderatissimae et industriae optimae consuetudines cum sequentibus guidelines cedunt.

Testis Intervalla

Tabulae Nationalis Boiler et Vasis Inspectores (NB-23) et maxime iurisdictiones civitatis in Civitatibus Foederatis Americae valvulas salutis requirunt in boilers ut saltem quotannis probentur. Pro vasis pressuris sub ASME Sectio VIII, intervalla tentantes saepe a programmatis innixa periculo domini (RBI) gubernantur, quae intervalla denotare possunt 2-5 annorum secundum servitium severitatis et historiae valvae. API 576 - "Inspectio Pressure-Relevantes machinas" - accuratiorem directionem praebet in inspectionibus intervallis, modos tentandi, et criteria acceptatio pro pressione valvularum subsidio inclusis D orificii conformationes.

Banco Testis vs. In-Place Testis

Valvulae salus explorari potest in loco utens vectis emissae (ubi cautum est et ubi ratio pressionis sufficit) vel in scamno experimenti post remotionem a servitio. Scamnum probatio latius patet et requiritur cum valvae post reparationem recertificare debent vel cum probatio in- gressionis pressionem accurate comprobare non potest. Per scamnum probatio, valvae D orificium salutis subest pressioni limbi crescenti, donec operculum aperiat; statuto pressio verificatur, et plectrum emissiones post reses- sionem inspicitur.

Commune Sustentationem Exitus

• Sedes lacus: Frequentissima quaestio in inspectione invenitur. Per processum contagione in sede, garriendi damnum, vel corrosio. Orificium D, cum valvae parvae, valde obnoxium est particulae contaminationis sedem claudentem.
• Veris lassitudo vel corrosio; Fontes tensionem per tempus amittunt, praesertim in servitio summus temperatura vel corrosivum. Fossatum fons pressionem deorsum pereffluentem faciet.
• Inlet venenatis: Obstantia cumulationis ad limbum restringit per D orificium fluere et valvae plenam levare ne attingere possunt. Linteamina, ubi usus est, regulariter purgari debent.
• Outlet backpressure buildup: Partialiter obstructus pituita emundationem pressuram auget et affectibus pressionem posuit et facultatem levandi valvulae conventionales (non libratae) salutis.

Regulatory signa Safety Valvulae cum D Orificium Designatio

Valvulae Salutis - iis quae cum D et D-IV orificium designationes - parere debent cum ordinum codicibus et signis. Intellectus quae signa ad specificam institutionem tuam applicant, essentialis est ad obsequium legalem et operationem salvam.

• ASME Sectio I: Virtus boilers tegit. Tutus valvulae in boilers ASME-certificatae et in symbolo "V" signatae esse debent, ostendens se transisse facultatem certificationis experiendi in laboratorio probato recognito.
• ASME Sectio VIII. Pressura vasorum tegit. Valvulae pressio subsidio debet portare "UV" figuram pro pressione valvularum subsidio vel "UD" notam pro disci rupturae. Orificium D communiter in applicationibus sectionis VIII adhibetur.
• API Latin 526; Signa dimensiva et materialia constituit pro pressione chalybe flangentium valvularum subsidio adhibitorum in petrolei et chemica industriae. Orificium D aream efficacem definit ut 0.110 in².
• API Latin 520 (partes I et II); Praebet inspectionem, electionem et institutionem directionem ad pressiones adinventiones sublevandas. Pars I. consilio et inspectione operit; Pars II operit institutionem requisita inter secessus et exitus limbis ne garriendi et nimium pressus prohibendi.
• API Latin 521; Pressurae subsidiorum et deprimentium systemata tegit, incluso systematis excandescentia et vent. Requiritur lectio, cum cogitans missionem systematis ad salutem valvularum.
• PED (Pressure Equipment Directivum) 2014/68/EU: Artus aequivalens Europaeae pressionis subsidio regens machinas, inter valvulas tutas in civitatibus EU membrum usitatas.
• Tabula recognitionis Codicis Nationalis (NBIC/NB-23); Institutionem, inspectionem, et reparationem pressionis subsidiorum machinas in jurisdictionibus regit quae eam adoptaverunt, praesertim per Civitates Foederatas et Canada.
